Цветокоррекция по шагам

Каждый пиксель хранит три числа: сколько в нём красного (R), зелёного (G) и синего (B). В JPEG это целые от 0 до 255. Для расчётов их делят на 255 и получают дроби от 0 до 1.

Тройку чисел в математике называют вектором и записывают столбиком: c = (R, G, B). Удобная картинка — точка в кубе: по одной оси R, по другой G, по третьей B. Чёрный — угол (0, 0, 0), белый — противоположный угол (1, 1, 1), серые лежат на диагонали между ними, где R = G = B.

Поэтому «исправить цвет» значит превратить одну тройку чисел в другую. Вопрос только в том, каким правилом.

Глаз хорошо различает оттенки в тенях и хуже — в светах. Чтобы не тратить 256 уровней впустую, JPEG хранит числа после гамма-кривой: тёмным тонам отдано больше уровней. Поэтому число 128 из 255 — это не половина света, а примерно 22 %.

Матрица складывает и умножает цвета. Это правильно только для чисел, пропорциональных количеству света: свет от двух ламп складывается, в тени света во столько-то раз меньше. Поэтому первым делом числа JPEG линеаризуют, то есть снимают гамму:

После коррекции делают обратное: enc = 1.055 · lin^1/2.4 − 0.055, затем ×255.

Матрица 3×3 — таблица из 9 чисел. Удобно думать о ней как о трёх рецептах: каждая строка говорит, как приготовить один новый канал из трёх старых.

Это и есть умножение матрицы на вектор, коротко c′ = P · c. Правило одно: строку матрицы поэлементно умножаем на столбец вектора и складываем три произведения. Три строки дают три новых числа.

Разминка на простых числах, c = (0.5, 0.2, 0.1)

Идея «вектора 3×1, который показывает, насколько каждый цвет отличается от образца», понимается двумя способами. Разберём оба.

Вариант А: своя разница для каждого поля

Разницу для каждого из 24 полей мы и так считаем — это ΔE (идея 6). Но это диагностика: она говорит, насколько ошибся цвет, и ничего не говорит о цветах, которых нет на мишени. На фото 16 миллионов пикселей, и почти ни один не совпадает ни с одним из 24 полей. Оранжевый барабан — не поле №7. Какую из 24 разниц к нему прибавлять? Нужно одно правило для любого цвета, а мишень служит только для того, чтобы это правило подобрать.

Вариант Б: один вектор на все цвета

Его можно либо прибавлять ко всем пикселям (c + d), либо умножать каждый канал на своё число (g₁·R, g₂·G, g₃·B; это диагональная матрица из разминки №2). Ниже все варианты посчитаны на твоих 18 полях тем же методом наименьших квадратов, а проверены на всех 24 и на 6 проверочных.

Почему каналам нужно смешиваться

Цветные фильтры на пикселях сенсора пропускают не строго «свой» цвет: «красный» пиксель немного реагирует на зелёный свет, «зелёный» — на красный и синий. Даже чувствительности глаза сильно перекрываются; ниже стандартные кривые CIE, они пригодятся в спектральной части. У камеры свои кривые, перекрытые иначе, чем у глаза. Чтобы «распутать» каналы, новый красный должен, например, вычесть немного зелёного. Это делают элементы матрицы вне диагонали, а у вектора 3×1 их нет.

Почему именно 3×3, а не больше

3 входных канала × 3 выходных = 9 коэффициентов. Это самое общее линейное правило для цвета, а 3×1 — его частный случай с нулями вне диагонали, поэтому 3×3 по определению не хуже. Линейность важна: если объект в тени получает вдвое меньше света, то P·(0.5·c) = 0.5·(P·c), и одна матрица правильно работает для любой освещённости.

Физика: сигнал сенсора — это сумма «свет × чувствительность» по всем длинам волн, то есть линейная операция. Если бы кривые камеры были смесью кривых глаза (это называют условием Лютера — Айвса), матрица 3×3 переводила бы цвета камеры в цвета глаза точно. На практике это выполняется приблизительно, поэтому ошибка не ноль. Бывают модели сложнее, например полиномиальные 3×10, но ТЗ требует 3×3, а 9 чисел надёжно находятся по 18 полям.

Для каждого из 18 обучающих полей известно, что записала камера, и каким цвет должен быть. Ищем матрицу P, для которой P·c как можно ближе к эталону сразу для всех 18 полей. Попасть точно нельзя: неизвестных 9, а условий 18 × 3 = 54. Значит, нужен компромисс. Метод наименьших квадратов выбирает его так, чтобы сумма квадратов всех ошибок была минимальной. Квадрат нужен, чтобы ошибки «+0.1» и «−0.1» не гасили друг друга, а большие промахи штрафовались сильнее.

Шаг 1. Сначала на одном числе

Пусть нужен только один множитель для красного: R_эталон ≈ p · R_камеры. Каждая точка ниже — одно из 18 полей: по горизонтали красный в камере, по вертикали красный в эталоне. Прямая — правило y = p·x, вертикальные отрезки — ошибки. Двигай p и следи за суммой квадратов.

Шаг 2. Три входа: одна строка матрицы

Теперь новый красный строим из всех трёх каналов камеры: R′ = p₁₁·R + p₁₂·G + p₁₃·B. Это та же задача, только подбираем три числа сразу. В таблице видно, что даёт найденная строка (1.2240, −0.2461, −0.0518) на каждом из 18 полей, и сравнение с «ничего не менять» (1, 0, 0).

Шаг 3. Все 9 чисел сразу: матричная формула

Сложим данные в две таблицы. X — цвета камеры, 3 строки (R, G, B) × 18 столбцов (поля). Y — эталон, тоже 3 × 18. Хотим P·X ≈ Y.

Если бы X была квадратной, можно было бы «поделить»: P = Y·X⁻¹. Но X — 3×18, обычной обратной у неё нет. Поэтому обе части умножают справа на Xᵀ (транспонированная X: строки и столбцы поменяли местами, получилось 18×3):

Выражение X⁺ = Xᵀ·(X·Xᵀ)⁻¹ называют псевдообратной матрицей Мура — Пенроуза. Это обобщение обратной матрицы на неквадратный случай. Именно такое P даёт минимум суммы квадратов ошибок: это то же условие «производная равна нулю», что и в шаге 1.

Сравни с шагом 1: там p = Σxy / Σx². Здесь X·Xᵀ играет роль Σx², Y·Xᵀ — роль Σxy, а деление заменено умножением на обратную матрицу.

Обратная матрица: для чисел «поделить на a» значит «умножить на 1/a», потому что a·(1/a) = 1. Для матриц роль единицы играет единичная матрица I из разминки, а обратная A⁻¹ — это такая матрица, что A·A⁻¹ = I.

В RGB одинаковая разница чисел видна по-разному: в тенях сильнее, в светах слабее. Поэтому для оценки цвета переходят в пространство CIELAB:

• L* — светлота: 0 чёрный, 100 белый;
• a* — ось «зелёный (−) ↔ красный (+)»;
• b* — ось «синий (−) ↔ жёлтый (+)».

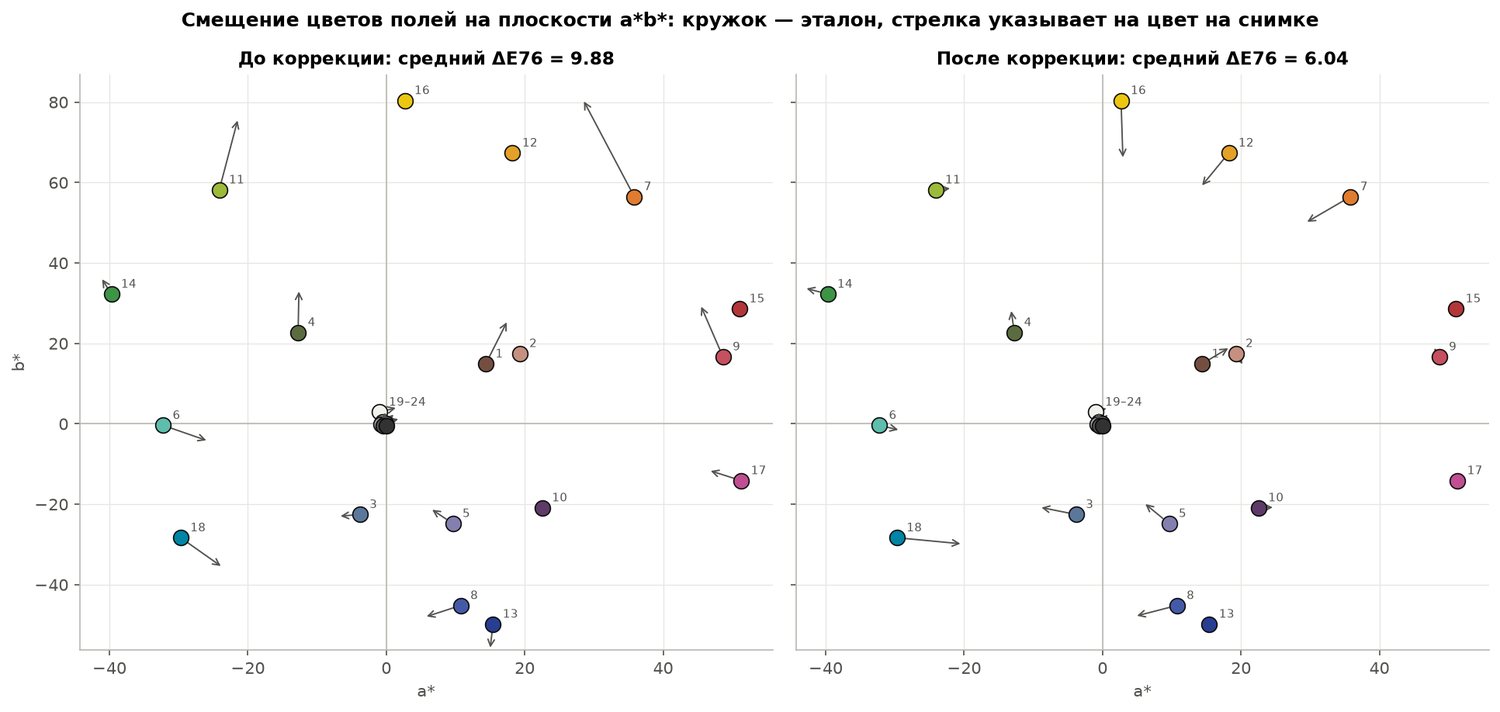

Lab построено так, что расстояние между точками примерно равно заметности разницы для глаза. ΔE76 — обычное расстояние по теореме Пифагора в трёх измерениях:

Как читать ΔE (распространённая шкала, Mokrzycki и Tatol, 2011):

Почему везде D50. Эталон ColorChecker задан для стандартного дневного света D50 (около 5000 K), а sRGB и P3 рассчитаны на белый D65 (около 6500 K). Чтобы сравнивать честно, цвета переносят к белому D50 хроматической адаптацией Брэдфорда. Это тоже матрица 3×3, которая имитирует, как глаз подстраивается под цвет освещения: белый лист кажется белым и при лампе, и днём.

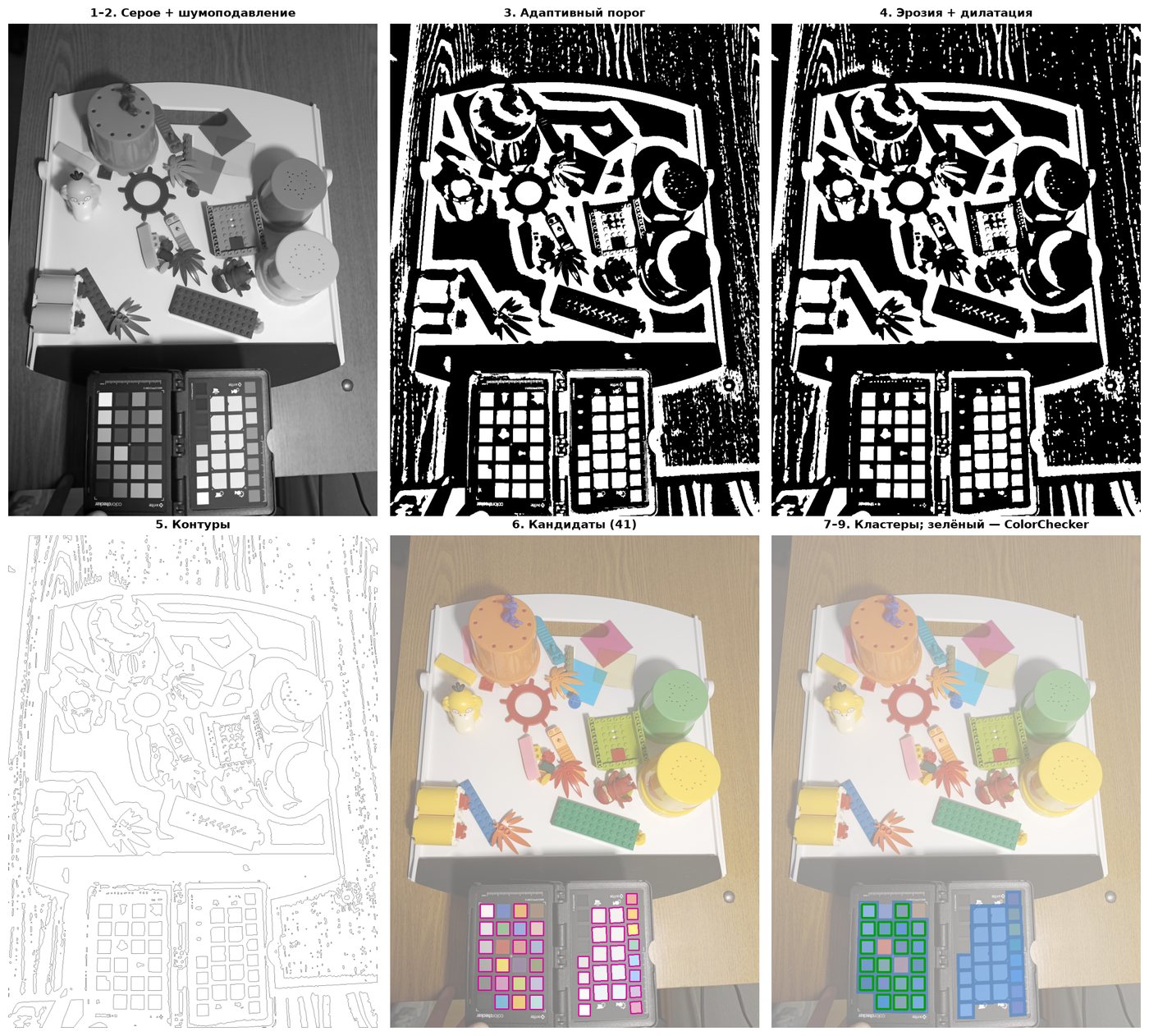

Детектор работает на уменьшенной копии фото, 1200 px по длинной стороне, и проходит 9 шагов из ТЗ:

1. Серое и [0, 1]. Цвет для поиска формы не нужен, хватает яркости.
2. Шумоподавление. Билатеральный фильтр сглаживает шум, но не размывает границы полей, потому что усредняет только похожие по яркости соседние пиксели.
3. Адаптивный порог. Пиксель становится белым, если он светлее среднего по своей окрестности (окно ~50 px). Один общий порог на весь кадр не сработал бы: освещение неравномерное. Поля светлее чёрной рамки мишени, поэтому выделяются.
4. Эрозия + дилатация. Сначала «съедаем» края белых пятен на 1 пиксель, потом наращиваем обратно. Мелкие точки шума исчезают, крупные пятна остаются.
5. Контуры. Обводим каждое белое пятно: 984 контура.
6. Фильтр. Оставляем пятна нужной площади, почти квадратные (стороны отличаются меньше чем в 1.35 раза) и плотно заполняющие описанный прямоугольник (больше 85 %). Круг заполняет описанный квадрат на 78.5 %, поэтому шипы LEGO и отверстия отсекаются. Осталось 41 кандидат.
7. Кластеры. Каждый квадрат увеличиваем в 1.5 раза: соседние поля одной мишени слипаются в одно пятно. Получилось 2 кластера: левая и правая страницы Passport.
8. Проверка решётки. Поля должны быть одного размера и лежать в узлах решётки 4×6. Правая страница (22 образца разного размера) отклонена. Левая: 19 полей точно в узлах.
9. Гомография. Это формула, которая переводит «номер ячейки» (столбец, строка) в координаты пикселя с учётом наклона и перспективы. Находим её по 19 найденным полям (свой код, метод DLT) и вычисляем, где лежат 5 ненайденных: тёмные поля почти сливаются с чёрной рамкой. Ошибка подгонки — 0.8 % шага решётки.

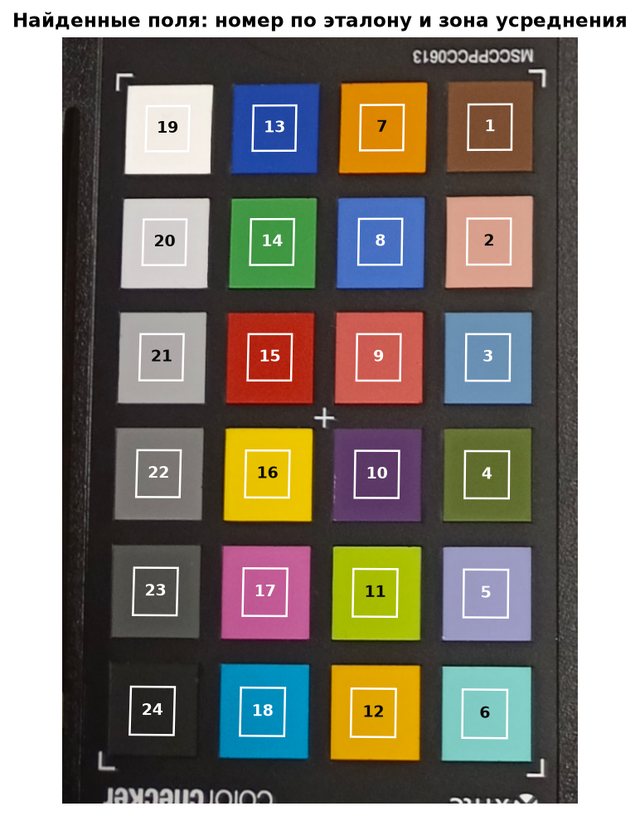

Ориентация. Мишень на фото повёрнута на 90°. Программа перебирает 8 вариантов нумерации (4 поворота × зеркало) и для каждого считает, насколько хорошо цвета подходят под эталон. Верный вариант даёт невязку 0.314, следующий 2.084, ошибиться невозможно.

Цвет поля — медиана примерно 4500 пикселей в центральном квадрате (около половины поля). Края, тень от рамки и метки «+» в выборку не попадают. Медиана, а не среднее: случайные выбросы (шум, пылинка) на медиану почти не влияют.

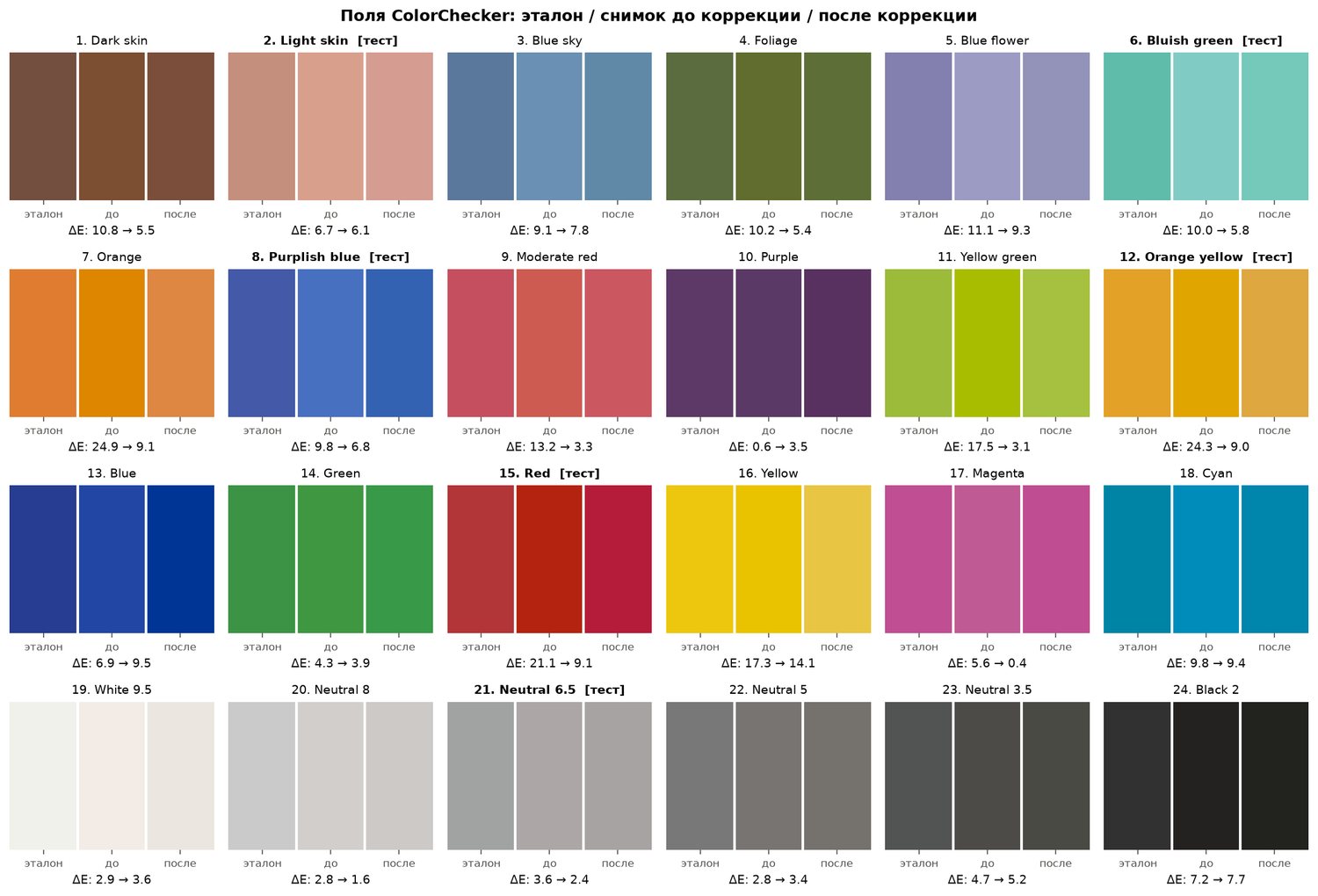

Это все данные, на которых строится матрица. Голубым выделены 6 проверочных полей. «Камера, 8 бит» — числа, как они лежат в JPEG (в P3). «Камера, линейные» — после снятия гаммы, это и есть столбцы матрицы X. «Эталон» — линейный sRGB, это столбцы Y.

Для всего фото делается то же самое, только сразу для 15 925 248 пикселей (3456 × 4608). Изображение раскладывается в таблицу «15 925 248 строк × 3 столбца» и умножается на Pᵀ одной операцией numpy: img_lin.reshape(-1, 3) @ CCM.T. Транспонирование нужно потому, что здесь пиксели записаны строками, а не столбцами.

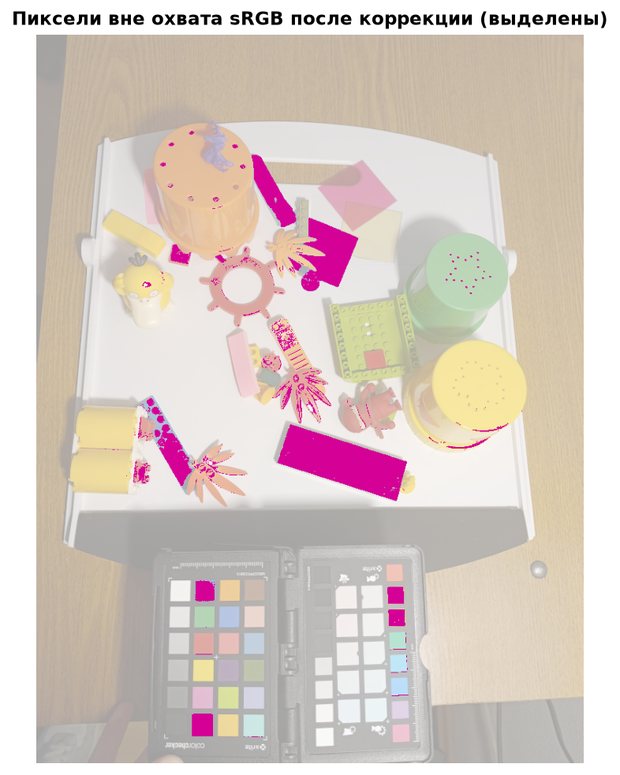

У 3.08 % пикселей после умножения получилось число меньше 0 или больше 1. В основном это насыщенные голубые, синие и зелёные объекты (R′ < 0 у 2.61 % пикселей): камера записала их в широком P3, а в sRGB они не помещаются. Такие значения обрезаются до [0, 1].

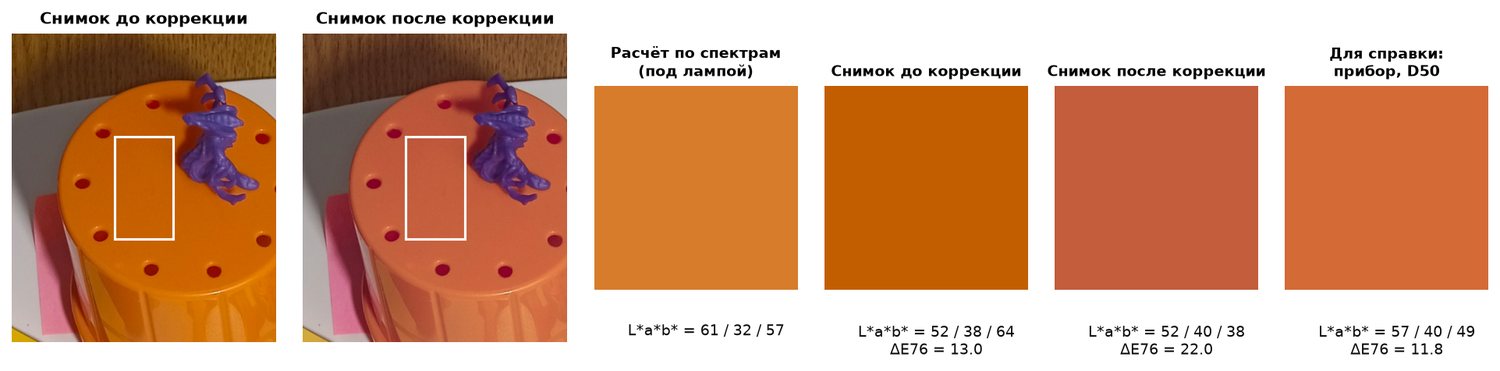

Это независимая от мишени проверка. Спектрофотометр измерил две вещи: S(λ) — сколько света лампа даёт на каждой длине волны, и R(λ) — какую долю этого света оранжевый объект отражает. Свет, пришедший от объекта в глаз, равен S(λ)·R(λ). Глаз оценивает его тремя чувствительностями x̄, ȳ, z̄ из идеи 4:

Сумма по λ — это площадь под кривой произведения. Множитель k нормирует результат так, чтобы идеально белый лист (R = 1) имел Y = 100. Наведи курсор или нажми на график: снизу будут все числа на выбранной длине волны.
